◆适用范围
适用于3KV－66KV中性点不接地或中性点经电阻、消弧线圈接地系统的单相接地选线，用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统，能够指示出发生单相接地故障的线路。
◆产品功能
● 自动选线：根据单相接地故障主要特征量自身变化及横向比对结果，能快速准确地选出故障线路。
现场综合选线准确率可达99%以上；
● 故障报警：当系统发生断线运行或铁磁谐振故障时能发出故障报警信号，装置还具备自检功能，发生装置故障或装置掉电时能自动报警；
● 事件记忆：装置能记录最近50次故障信息，包括故障线路编号、故障发生时间、电流大小；
● 远程通讯：本产品具备远程通讯功能，配备 RS485通讯接口，并具有标准的MODBUS协议；
◆产品的技术参数
表1
|
技 术 指 标 |
技 术 参 数 |
备 注 |
|
工作 电 压 |
AC/DC:110V~220V ±10% |
|
|
输入开口零序电压U0x |
0~150V |
测量精度1% |
|
输入零序电流 |
20mA~5A |
测量精度0.5% |
|
选线范围 |
3段母线最多40路 |
可自行选择路数 |

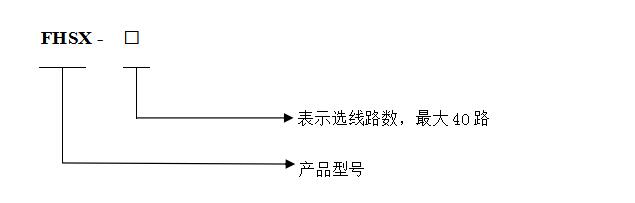

◆产品型号及选型

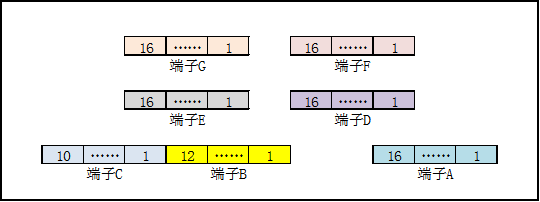

◆端子接线图及端子定义
|
|
端子A |
端子B |
端子C |
端子D |
端子E |
端子F |
端子G |
|
1 |
电流1* |
开口电压1 |
常开节点1 |
电流9* |
电流17* |
电流25* |
电流33* |
|
2 |
电流1 |
开口电压1 |
常开节点1 |
电流9 |
电流17 |
电流25 |
电流33 |
|
3 |
电流2* |
开口电压2 |
常开节点2 |
电流10* |
电流18* |
电流26* |
电流34* |
|
4 |
电流2 |
开口电压2 |
常开节点2 |
电流10 |
电流18 |
电流26 |
电流34 |
|
5 |
电流3* |
开口电压3 |
常闭节点 |
电流11* |
电流19* |
电流27* |
电流35* |
|
6 |
电流3 |
开口电压3 |
常闭节点 |
电流11 |
电流19 |
电流27 |
电流35 |
|
7 |
电流4* |
未定义 |
未定义 |
电流12* |
电流20* |
电流28* |
电流36* |
|
8 |
电流4 |
RS485-B |
AC/DC220V |
电流12 |
电流20 |
电流28 |
电流36 |
|
9 |
电流5* |
RS485-A |
接地 |
电流13* |
电流21* |
电流29* |
电流37* |
|
10 |
电流5 |
未定义 |
AC/DC220V |
电流13 |
电流21 |
电流29 |
电流37 |
|
11 |
电流6* |
跳闸模块B |
|
电流14* |
电流22* |
电流30* |
电流38* |
|
12 |
电流6 |
跳闸模块A |
|
电流14 |
电流22 |
电流30 |
电流38 |
|
13 |
电流7* |
|
|
电流15* |
电流23* |
电流31* |
电流39* |
|
14 |
电流7 |
|
|
电流15 |
电流23 |
电流31 |
电流39 |
|
15 |
电流8* |
|
|
电流16* |
电流24* |
电流32* |
电流40* |
|
16 |
电流8 |
|
|
电流16 |
电流24 |
电流32 |
电流40 |
